2.4G無線語音模塊-數據語音傳輸模塊JS-AD1203
發布時間：2019-11-30 08:56:07 ?? 瀏覽次數：678次
2.4G無線語音數據傳輸模塊支持雙向語音對講或UART雙向?qū)崟r(shí)傳輸數據。UART傳輸數據量2Kbit/S?？梢詮V泛應用于各種場合的短距離無線通信領域。具有體積小、功耗低、傳輸距離遠、抗干擾能力強等特點,采用工業級芯片元器件開發，保證模塊的工作穩定性?？筛鶕?jù)實際應用有多種無線方案可供選配，方便客戶二次開發應用。
適用范圍：
中短距離的無線數據傳輸
自動化數據傳輸、采集
水、氣、熱、電等居民計量表無線自動抄表等
項目 | 屬性內容 | |
綜合指標 | 通訊主芯片 | 24LE1 |
通訊頻段 | 2402-2483.5 | |
綜合功能 | 雙向串口傳輸和雙向語音傳輸 | |
擴展功能 | 可做二次開發應用 | |
控制方式 | 普通IO口控制 | |
串口通訊 | UART交換數據 | |
輸出功率 | 模塊輸出功率 | 0.1W |
電氣特性 | 輸入電壓 | 3.7V-5V |
語音傳輸功耗 | 雙工對講狀態下130mA±5mA | |
數據傳輸功耗 | 110mA±5mA | |
閑置功耗 | 0.5mA | |
空中傳輸速率 | 250Kbps---2Mbps | |
VDD | 模塊電源供電，DC3.7V-5V。 |
GND | 模塊的電源地。 |
UART-TX | 模塊的串口發射腳（需要外部工作3.3V）。 |
UART-RX | 模塊的串口接收腳（需要外部工作3.3V）。 |
SPK | 對講模擬聲音輸出。 |
MIC | 對講模擬語音輸入。 |
RESET | 模塊復位控制。 |
IO控制 | 控制模塊進入數據傳輸或語音對講狀態。當外部給3.3V高電平時，進入數據傳輸；當外部給地電平或是滯空時，模塊進入語音對講。注：進入數據傳輸，需要2個模塊同時給高電平。 |
對碼 | 控制模塊對碼。高電平控制對碼 |
LED指示 | 指示模塊的工作狀態。 |

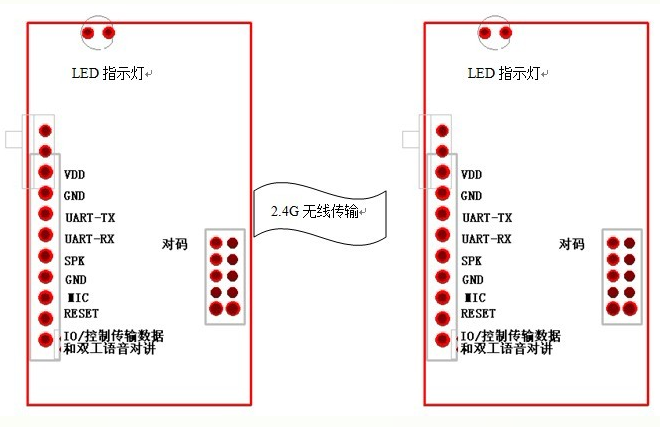

連接示意圖
